齿轮齿条传动怎样消除间隙?
作路程非常大的大型数控机床通常采用齿轮齿条来实现进给运动。进给力不大时,可以采用相似于圆柱齿轮传动中的双薄片齿轮布局,通过错齿的技巧来消除间隙;当进给力较大时,通常采用双厚齿轮的传动布局。图8-10是双厚齿轮的传动布局图。进给运动由轴2输入,通过两对斜齿轮将运动传给轴1和轴3,而后由两个直齿轮4和5去传动齿条,带动工作台挪动。齿轮齿条式施工升降机使用年限轴2上头两个斜齿轮的螺旋线的方向相反。如果通过弹簧在轴2上用一个轴向力F,使斜齿轮产生微量的轴向挪动,这时轴1和轴3便以相反的方向转过细小的角度,使齿轮4和5分别与齿条的两齿面贴紧,消除了间隙。

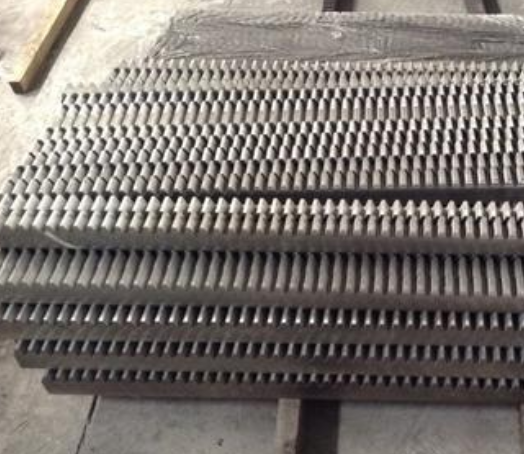

齿条加工的环节因素
齿条刀具的一切齿形参数———齿距、齿厚、全齿高、螺旋角、后角、齿形角等均通过该工序一次成形。齿条采用接刀工艺技巧可降低大尺寸齿条刀具的加工难度,拓展线切割机床的有效加工范围。由于被加工齿条刀具的长度较大,且加工时为片面夹持,夹紧方向随螺旋角的差别而变化,与程度面不垂直,所以对夹具的刚性要求较高。 线切割机床的上、下喷嘴是按程序编制的加工轨迹挪动,喷嘴四周有较大空间,所以可根据程序的加工方向将齿条刀具的一端固定在加工路程内,另一端置于喷嘴旁的空隙处,当加工完刀具的L1段后,松开夹具,将工件在夹具定位面中沿X轴方向斜向挪动,使刀具的L2段完全进入可加工范围内并夹持紧固,而后通过测量已加工出的基准面找出第二段加工程序的起割点,齿轮齿条式施工升降机使用年限通过执行第二段加工程序,即可实现整把齿条刀具的线切割加工。 由于第2段加工程序因此第1段加工程序的加工面作为参考基准,所以即使存在加工误差,也可保持误差方向的一致性,减小加工误差的影响。在加工实际中发现,如以第1段程序加工出的前一齿侧面作为测量基准效果更好,由于该面也是设计基准面,如将其作为测量基准面,则可包管基准重合。工件挪动时应保持方向不变,所以对夹具定位精度的要求也较高。在计较挪动距离时,则应考虑电极切割丝与该基准面非垂直接触惹起的测量误差,应将距离换算为X轴方向后再挪动至起割点。
精密齿条齿轮传动的载荷系数介绍
精密齿条齿轮是环球工业不行贫乏的一个零配件,齿轮可以说是机械的灵魂,它是缺一不行的。
来看看齿轮传动的载荷系数。
设计计较中采用计较载荷,它与公称载荷的关系为: Fca = K Fn 式中: K--载荷系数,在齿轮计较中,K=KA Kv Kβ Kα
1.工作环境系数:KA KA 是考虑啮合外部因素惹起的动力过载的影响系数,这种过载取决于原念头齿轮齿条式施工升降机使用年限,工作机的特性,质量和联轴器类型等的运行状况。
2.动载荷系数:Kv Kv 考虑大、小齿轮啮合振动产生的里面因素惹起动载荷的影响。
惹起动载荷的因素 ①齿轮的生产误差(基节和齿形误差)和安装误差 ②轮齿受载后产生弹性变形 ③啮合齿对的刚度变化 ④大、小齿轮的质量(滚动惯量) 3.齿间载荷分派系数Kα: 啮合区内齿间载荷分派,可表查 4.齿向载荷分布系数Kβ: 扭矩惹起载荷分布表现
