齿条用磨床加工有哪些优点?

2020-10-06 浏览:773

齿轮齿条传动怎样消除间隙?
作行程非常大的大型数控机床通常采用齿轮齿条来实齿条用磨床加工现进给运动。进给力不大时,可以采用类似于圆柱齿轮传动中的双薄片齿轮布局,通过错齿的方法来消除间隙;当进给力较大时,通常采用双厚齿轮的传动布局。图8-10是双厚齿轮的传动布局图。进给运动由轴2输入,通过两对斜齿轮将运动传给轴1和轴3,而后由两个直齿轮4和5去传动齿条,带动工作台挪动。轴2上头两个斜齿轮的螺旋线的方向相反。如果通过弹簧在轴2上用一个轴向力F,使斜齿轮产生微量的轴向挪动,这时轴1和轴3便以相反的方向转过细小的角度,使齿轮4和5分别与齿条的两齿面贴紧,消除了间隙。
防止齿条热处分的流程是甚么?

齿条用磨床加工

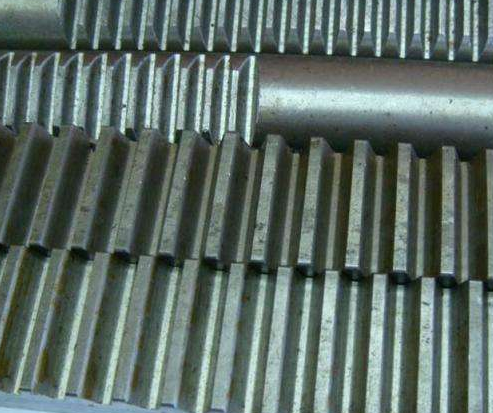

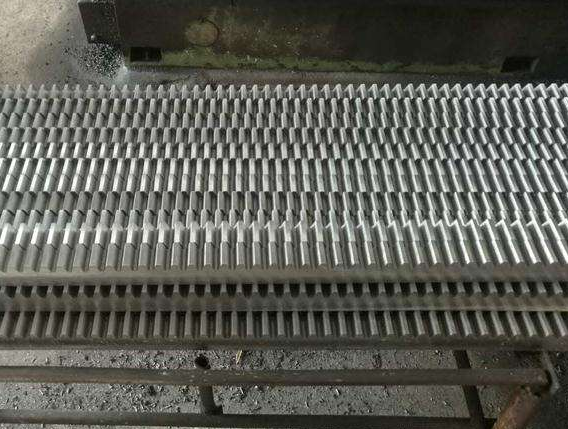

齿条是齿轮传动部件的一种,是齿轮外径趋于∞的一种特殊形式。齿条用磨床加工通常环境下,扇形齿条在铣齿加工前将毛坯锻成整个圆环,整体进行热处分,热处分消除应力后将锻件圆环毛坯,按齿圈各道工序预留出加工流量,在立车上将扇形外形车成,为防止变形,车削实现后还需求进行消除应力的天然时效处分,以后再按图样实际尺寸切开,成为单个齿条,而后在进行铣齿加工。
齿条磨齿机几大环节技术

齿条用磨床加工

齿条用磨床加工
因齿条的特殊性,磨齿砂轮普通较宽,一次磨削多个齿槽,此时,磨削负载较大,需求机床刚性足够好,主轴功率足够大。因齿条的特殊性,磨齿砂轮普通较宽,一次磨削多个齿槽,此时,磨削负载较大,需求机床刚性足够好,主轴功率足够大。动平衡技术 动平衡是所有磨削类机床通用的技术,砂轮主轴动平衡欠好,会直接影响工件磨削精度,会造成机床加工振动大,磨削精度差。在机检验技术 通过在机检验可以疾速输出检验报告,并可根据检验后果进行补偿加工,极大的缩短了由加工——三坐标检验——调整机床——再加工的过程。
