齿条加工如何进行?铣削齿条的方法有哪些?

2022-07-09 浏览:75

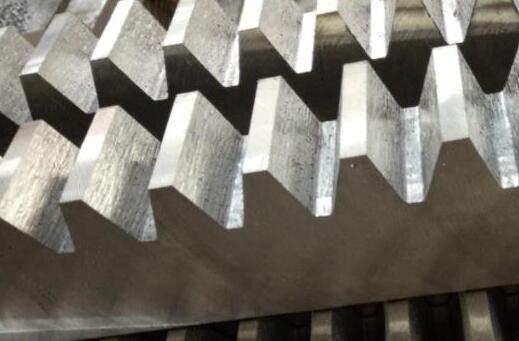

当它有一系列等距的齿时,它被称为齿条。齿线是垂直于齿运动方向的直线齿条称为直线齿条;齿线是向齿运动方向倾斜的直线齿条称为斜线齿条。齿条加工的方法有很多,最常用的是铣削加工。

铣削的方法有哪些齿条?

一、直线齿条铣削

直齿条 在卧式万能铣床上用圆盘齿轮铣刀铣削。

1、短齿条铣削

(1)铣刀选型:铣削用的铣刀齿条一般采用一套8把圆盘形正齿轮铣刀。齿条精度要求较高,专用齿条可以使用铣刀。

(2)工件装夹:工件用平爪装夹或直接压在工作台上。工件数量较多时,可用专用夹具装夹。无论采用哪种装夹方式, 齿条毛坯的齿顶面必须与台面平行,

毛坯一侧的定位基准面必须与工作台的进给方向平行。

(3)齿距控制:齿条铣削时,铣完一个齿后,工作台横向移动一个齿距,称为移位距离。

常见的移位距离方法有:

拨盘法:使用工作台的水平进给手柄拨盘旋转一定数量的格子,达到移位距离。这种方法只适用于短齿条s,精度要求不高,数量少。

分度盘法:将分度盘和分度头的分度手柄重新装在工作台上水平进给丝杠的头部上。




2、长齿条铣削

(1)工件夹持:加工长齿条时,由于铣床工作台横向移动距离不够,必须利用工作台纵向移动距离分齿,即要求工件一侧的定位基准面与工作台纵向进给方向平行,工件可直接压在工作台上或用专用夹具夹紧。

(2)铣刀安装:加工长齿条时,齿距由工作台纵向丝杆控制,所以原铣刀杆的方向在卧式铣床不能满足加工要求铣刀杆方向必须与工作台纵向进给方向平行,为此必须修改铣床主轴。

二、斜铣齿条

Helical齿条可以看作是具有无限基圆直径的螺旋正齿轮的一部分。在卧式万能铣床上用圆盘齿轮铣刀铣削斜角齿条。铣削方法与直铣齿条基本相同,只是在铣削时工件相对刀具转一个螺旋角。斜铣有两种方法齿条:

1、工件倾斜方式

安装工件时,工件一侧的基准面应与工作台的齿运动方向形成一个螺旋角。齿条加工铣完一个齿后,位移距离应等于斜齿条的正常齿距。由于工作台横向行程的限制,该方法仅适用于铣削具有小螺旋角的倾斜齿条。

2、工作台轮换法

安装工件时,工件一侧的基准面平行于工作台纵向移动方向,同时工作台旋转一个螺旋角,使倾斜齿条 齿槽平行于铣刀的旋转平面。铣完一个齿后,工作台纵向移动一个端面间距。该方法适用于在万能铣床上铣削长坡齿条。
